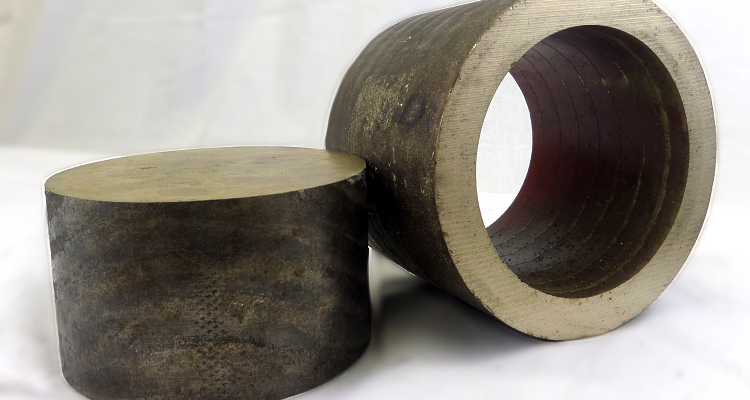

C86300 SAE 430B Manganese Bronze

CHEMICAL COMPOSITION:

(%max., unless shown as range or min.)
NOTE:  Information courtesy of Copper.org



  Cu(1) Al Sb Fe Pb Ni(2) P(3) Si S Sn Zn
Min./Max. 84.0-86.0 .005 .25 .30 4.0-6.0 1.0 .05 .005 .08 4.0-6.0 4.0-6.0
Nominal 85.0 - - - 5.0 - - - - 5.0 5.0


MECHANICAL PROPERTIES:

(measured at room temperature, 68 F (20 C)
NOTE:  Information courtesy of Copper.org





Temper Section
Size
Cold
Work
Typ/
Min
Temp Tensile
Strength
Yield
Strength
(0.5% ext.
under load)
    El Rockwell
Hardness
  Brinell
Hard.
  Fatigue
Strength*

  in. %   F ksi ksi     % B C F 30T   500 3000   ksi
  mm.     C MPa MPa                       MPa
As Sand Cast
M01 0.0 0 TYP 68 37 17     30 - - - -   60 -   11
  0.0     20 255 117     30 - - - -   60 -   76
As Centrifugal Cast
M02 0.0 0 SMIN 68 30 14     20 - - - -   - -   -
  0.0     20 207 97     20 - - - -   - -   -
As Continuous Cast
M07 0.0 0 SMIN 68 36 19     15 - - - -   - -   -
  0.0     20 248 131     15 - - - -   - -   -
As Sand Cast
M01 0.0 0 SMIN 68 30 14     20 - - - -   - -   -
  0.0     20 205 97     20 - - - -   - -   -


APPLICABLE SPECIFICATIONS:

NOTE:  Information courtesy of Copper.org





Product Specification
Centrifugal AMS 4855
ASTM B271
SAE J462, J461
Continuous ASTM B505
SAE J462, J461
Fittings ASME B16.15, SB62, B16.32, B16.26, B16.23, B16.18
ASTM B62
FEDERAL WW-P-460
Flanges ASME SB62, B16.24
ASTM B62
Ingot ASTM B30
Precision MILITARY MIL-C-11866
Sand AMS 4855
ASME SB62
ASTM B584, B62
SAE J461, J462


Unions FEDERAL WW-U-516
