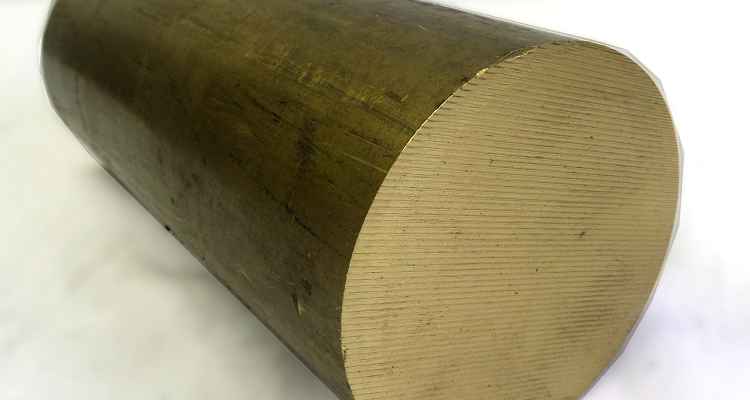

C46400 Naval Brass

Specifications Sheets

CHEMICAL COMPOSITION

(%max., unless shown as range or min.)
NOTE:  Information courtesy copper.org



  Cu Fe Pb Zn
Min./Max. 68.5-71.5 .05 .07 Rem.
Nominal 70.0 - - 30.0




MECHANICAL PROPERTIES

Temper Section
Size		 Cold
Work		 Typ/
Min		 Temp Tensile
Strength		 Yield
Strength
(0.5% ext.
under load)		     El Rockwell
Hardness		   Brinell
Hard.		 Shear
Strength		 Fatigue
Strength*
  in. %   F ksi ksi     % B C F 30T   500 3000 ksi ksi
  mm.     C MPa MPa                     MPa MPa
Tube
H80 0.0 35 TYP 68 78 64     8 82 - - 73   - - - -
  0.0     20 538 441     8 82 - - 73   - - - -
Flat Products
OS015 0.04 0 TYP 68 53 22     54 - - 78 43   - - 35 14
  1     20 365 152     54 - - 78 43   - - 241 97
H02 0.04 0 TYP 68 62 52     25 70 - - 65   - - 40 18
  1     20 427 359     25 70 - - 65   - - 276 124
Flat Products
H06 0.04 0 TYP 68 86 65     5 88 - - 76   - - 46 -
  1     20 593 448     5 88 - - 76   - - 317 -
OS100 0.04 0 TYP 68 44 11     66 - - 54 11   - - - 13
  1     20 303 76     66 - - 54 11   - - - 90
OS035 0.04 0 TYP 68 49 17     57 - - 68 31   - - 34 14
  1     20 338 117     57 - - 68 31   - - 234 97
H04 0.04 0 TYP 68 76 63     8 82 - - 73   - - 44 21
  1     20 524 434     8 82 - - 73   - - 303 145
Flat Products
H08 0.04 0 TYP 68 94 65     3 91 - - 77   - - 48 23
  1     20 648 448     3 91 - - 77   - - 331 159
Rod
OS050 1 0 TYP 68 48 16     65 - - 65 -   - - 34 -
  25.4     20 331 110     65 - - 65 -   - - 234 -
H00 1 6 TYP 68 55 40     48 60 - - -   - - 36 -
  25.4     20 379 276     48 60 - - -   - - 248 -
Tube
OS025 0.0 0 TYP 68 52 20     55 - - 75 40   - - - -
  0.0     20 359 138     55 - - 75 40   - - - -
Flat Products
OS070 0.04 0 TYP 68 46 14     65 - - 58 15   - - 32 13
  1     20 317 97     65 - - 58 15   - - 221 90
Rod
H02 1 20 TYP 68 70 52     30 80 - - -   - - 42 22
  25.4     20 483 359     30 80 - - -   - - 290 152
Flat Products
OS050 0.04 0 TYP 68 47 15     62 - - 64 26   - - - -
  1     20 324 103     62 - - 64 26   - - - -
Tube
OS050 0.0 0 TYP 68 47 15     65 - - 64 26   - - - -
  0.0     20 324 103     65 - - 64 26   - - - -
Flat Products
H10 0.04 0 TYP 68 99 65     3 93 - - 78   - - - -
  1     20 683 448     3 93 - - 78   - - - -
H01 0.04 0 TYP 68 54 40     43 55 - - 54   - - 36 -
  1     20 372 276     43 55 - - 54   - - 248 -
OS025 0.04 0 TYP 68 51 19     55 - - 72 36   - - - -
  1     20 352 131     55 - - 72 36   - - - -
